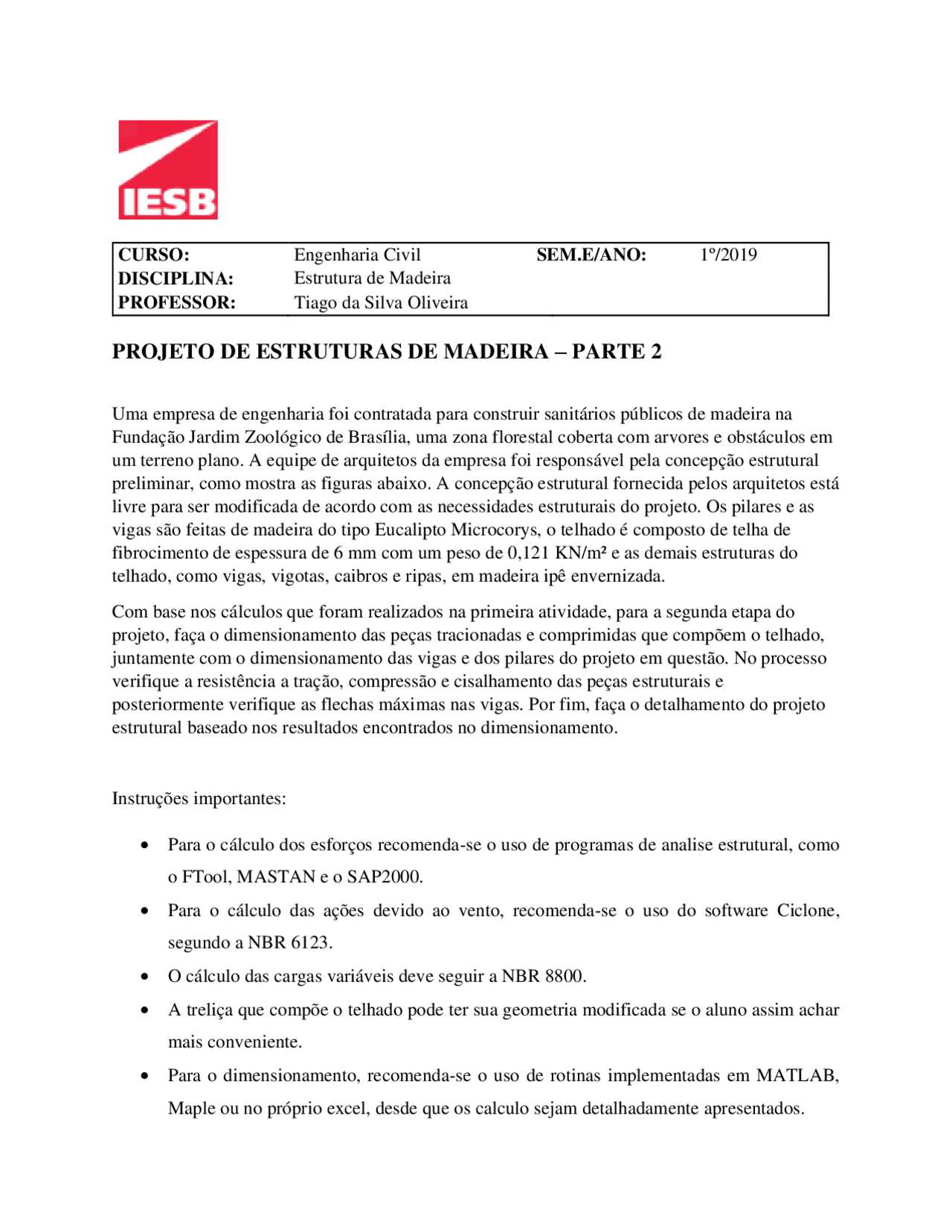

CURSO: Engenharia Civil SEM.E/ANO: 1º/ DISCIPLINA: Estrutura de Madeira PROFESSOR: Tiago da Silva Oliveira

PROJETO DE ESTRUTURAS DE MADEIRA – PARTE 2

Uma empresa de engenharia foi contratada para construir sanitários públicos de madeira na Fundação Jardim Zoológico de Brasília, uma zona florestal coberta com arvores e obstáculos em um terreno plano. A equipe de arquitetos da empresa foi responsável pela concepção estrutural preliminar, como mostra as figuras abaixo. A concepção estrutural fornecida pelos arquitetos está livre para ser modificada de acordo com as necessidades estruturais do projeto. Os pilares e as vigas são feitas de madeira do tipo Eucalipto Microcorys, o telhado é composto de telha de fibrocimento de espessura de 6 mm com um peso de 0,121 KN/m² e as demais estruturas do telhado, como vigas, vigotas, caibros e ripas, em madeira ipê envernizada.

Com base nos cálculos que foram realizados na primeira atividade, para a segunda etapa do projeto, faça o dimensionamento das peças tracionadas e comprimidas que compõem o telhado, juntamente com o dimensionamento das vigas e dos pilares do projeto em questão. No processo verifique a resistência a tração, compressão e cisalhamento das peças estruturais e posteriormente verifique as flechas máximas nas vigas. Por fim, faça o detalhamento do projeto estrutural baseado nos resultados encontrados no dimensionamento.

Instruções importantes:

 Para o cálculo dos esforços recomenda-se o uso de programas de analise estrutural, como o FTool, MASTAN e o SAP2000.  Para o cálculo das ações devido ao vento, recomenda-se o uso do software Ciclone, segundo a NBR 6123.  O cálculo das cargas variáveis deve seguir a NBR 8800.  A treliça que compõe o telhado pode ter sua geometria modificada se o aluno assim achar mais conveniente.  Para o dimensionamento, recomenda-se o uso de rotinas implementadas em MATLAB, Maple ou no próprio excel, desde que os calculo sejam detalhadamente apresentados.

BONS ESTUDOS !!!
